Nikon Coolpix 990 Batteriefach-Reparatur

von Rainer Wittig

Nikon Coolpix 990
Battery Door Repair

by Rainer Wittig

Das Problem:

Die Nikon Coolpix 990 ist eigentlich noch immer eine gute Kamera, hat jedoch einen gravierenden Konstruktionsfehler. Wie in vielen Foren zu lesen ist, tritt häufig das Problem auf, dass sich das Batteriefach nicht mehr schließen lässt. Das erforderliche Ersatzteil ist für Endkunden nicht erhältlich und eine professionelle Reparatur würde den Zeitwert der Kamera übersteigen. Daher ist eine Reparatur in Eigenregie sehr interessant. Die Behelfslösung mit einer Platte, die unter das Gehäuse geschraubt wird, ist zwar halbwegs praktikabel, aber doch sehr ärgerlich und häßlich.

The Problem:

The Nikon Coolpix 990 is still a good camera, but has a serious design failure. As you can read in may newsgroup postings, very often closing the battery door is no more possible. The required spare part is (at least in Germany) not available for customers and a professional repair would be more expensive than the camera is worth. Because of this it is very interesting to repair the camera yourself. For the first time you may help yourself by screwing a plate below the camera which works, but this is not satisfying  and looks really bad.

Die Idee:

Die ausgebrochenen Laschen werden mittels kleiner eingeklebter Aluminium-Verstärkungen gegen die sehr stabile äußere Gehäusewand abgestützt.
Allerdings ist zu beachten, dass die hier vorgeschlagene Reparaturvariante einiges an Geschick und Ausrüstung verlangt. Für Feinmechaniker oder Zahntechniker dürfte dies jedoch kein Problem sein. Nachteil dieser Reparaturmethode ist, wie bei allen Klebevarianten, dass hier zwei Kamerateile verklebt werden müssen. Sollte es später mal notwendig werden, die Kamera für eine Reparatur zu öffnen, so ist dies nicht möglich, ohne die Klebeverbindung zu zerstören.

The idea:

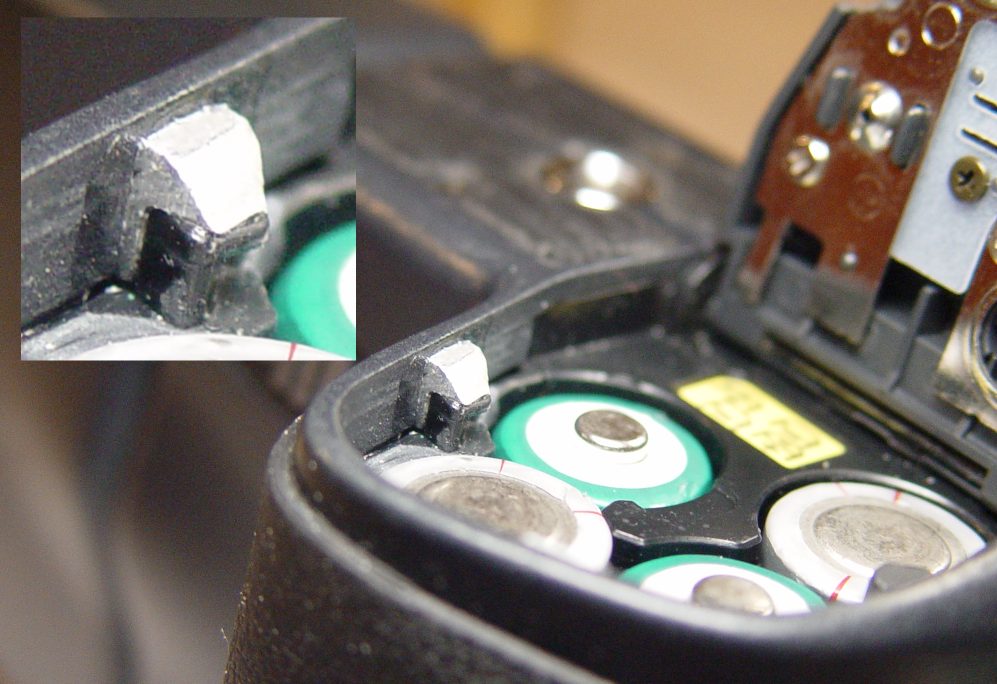

The broken latches will be supported by small "supports" made of aluminium that are glued to the solid outside wall.
Please take into consideration that this kind of repair requires some skills and equipment. For a toolmaker or dental technician this would not be a problem. Disadvantage of this repair is - like all soutions with glue - that 2 parts of the housing need to be glued. If it later becomes necessary to disassemble the camera, you need to destroy this glued connection.

Nikon Coolpix 990 Batteriefach Reparatur Battery Door Repair


Arbeitsschritte:

  1. Die abgerissenen originalen Haltelaschen werden unter Verwendung von extrem wenig Sekundenkleber wieder in ihrer original-Position fixiert. Diese Laschen waren in meinem Fall glücklicherweise noch dran.

Procedure:

  1. Glue the teared original latches with CA glue into their original positions. I was happy that I didn't loose these latches.


  1. Die Aluminium-Verstärkungen, die später eingeklebt werden, müssen jetzt vorbereitet werden. Dazu habe ich einen alten CPU-Kühlkörper geschlachtet.

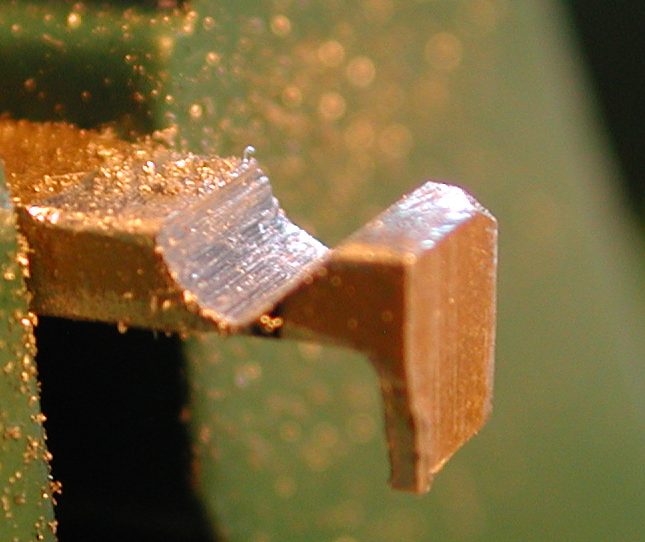

  2. Der schwierigste Schritt ist, den nur 0,4-0,5 mm dicken Steg zu fräsen, der später zwischen Gehäusewand und Haltelasche kommt. Dies habe ich mit einem Fräse gemacht, die einen Koordinatentisch besitzt. Die verwendete Fräse war ein besser Bohrmaschinenständer. So etwas gibt es auch für Dremel/Proxxon Geräte. Eine richtige Fräsmaschine aus dem Werkzeugbau wäre natürlich noch besser.
  3. Nachdem der untere Steg gemacht ist, wird der Rest der per Feile  in die richtige Form gebracht. Hierzu muss man immer wieder probieren, ob das Teil auch wirklich passt und ggf. Anpassungen vornehmen. Ein stures Anfertigen nach Zeichnung wird nicht funktionieren. Wichtig ist hier, dass man die Schräge Fläche als letzten Schritt macht, mit dem man das Teil dann vom Rohling trennt. Ein vorheriges Abtrennen ist nicht sinnvoll, da man dann ein winziges Teil hat, das man nirgends mehr einspannen kann und das somit praktisch nicht mehr bearbeitbar ist.
  4. Eine der Verstärkungen muss an einer Seite noch leicht abgeschrägt werden (siehe Foto).
  1. The aluminium supports that are later glued need to be prepared. I used an old CPU-cooler as raw material.
  2. The most difficult part is, to mill the 0.4-0.5 mm thick part (I don't know the right term). This part must later fit between camera housing and latch. I did this using a mill that consists basically of a stand for a drilling machine and a X-Y table. Such an equipment is also available for the Dremel/Proxxon mini-drills. A professional mill machine would be perfect.

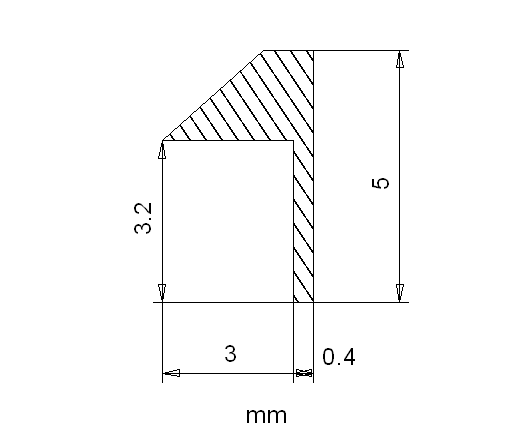

  3. After the thin side is done the rest of the shape will be done by using small files. You need to check several times that everything fits. Please don't rely on the drawing only. It is important that you cut-off the part as last step when making the angle face. If you cut off the part earlier you will not able to fix it because it is too small.
  4. One of these supports needs to get an angle in vertical direction (see photo).

Nikon Coolpix 990 Batteriefach Reparatur Battery Door Repair
Nikon Coolpix 990 Batteriefach Reparatur Battery Door Repair

  1. Ist die ganze Sache in Form gebracht und angepasst, müssen die Verstärkungen  eingeklebt werden. Hierzu habe ich die Klebeflächen aufgerauht und mit Universalverdünner gereinigt. Die Klebung erfolgt dann mit wenig Sekundenkleber. Man sollte darauf achten, nicht das ganze Batteriefach verschmieren. Durch die genaue Passform wird die Klebestelle nicht mehr sonderlich belastet. Vor dem ersten Test habe ich die Kamera eine Nacht lang in Ruhe gelassen um sicher zu gehen, dass der Sekundenkleber wirklich ausgehärtet ist.
  2. Als letzten Schritt habe ich im Batteriefachdeckel dort Material abzutragen, wo die Verstärkungen kollidieren. Das geht mit einer Minibohrmaschine (Dremel/Proxxon) am einfachsten.  (siehe Foto)

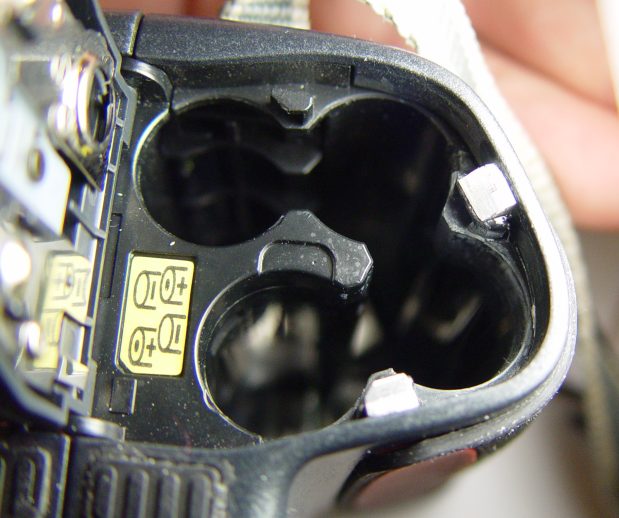

  1. When the supports are in shape, they need to be glued. I prepared the surfaces that they are rough. I cleaned everything with a solvent. I used only a small amount of (high quality) CA glue. Please take care that not everything is smeared with glue. Because everything fits exactly the glue has not a heavy load. I waited overnight to give the glue enough time to harden.

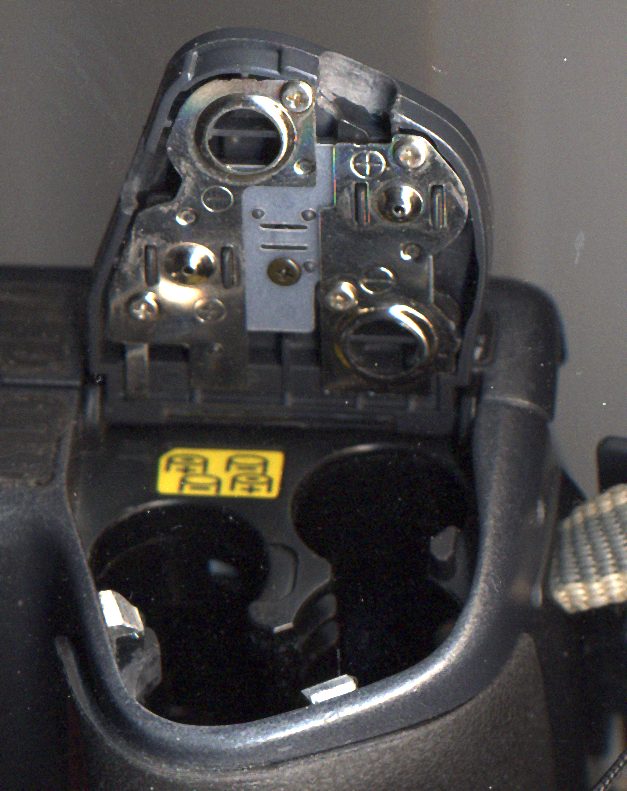

  2. As last step some material from the battery door needs to be removed in order give enough space for the supports. This can be done by using a mini-drill.  (see photo)

Nikon Coolpix 990 Batteriefach Reparatur Battery Door Repair
Geschafft! Viel Spaß mit der reparierten Kamera.
Kommentare und Rückmeldungen bitte an mailto:mail@rainer-wittig.name
 Congratulations! Enjoy your repaired camera.
Comments and Feedback to mailto:mail@rainer-wittig.name
